Detalhes do produto:
|
Circunstância: | Novo | Material: | De aço inoxidável, aço carbono, alumínio |
---|---|---|---|
Aplicação: | Petroquímico, ASU, gás, recuperação do hidrocarboneto, etileno, recuperação do CO2 | Pressão: | 110bar |
Realçar: | GNL da caixa fria do CO2,caixa fria de gás natural inoxidável,Aço carbono de GNL da caixa fria |

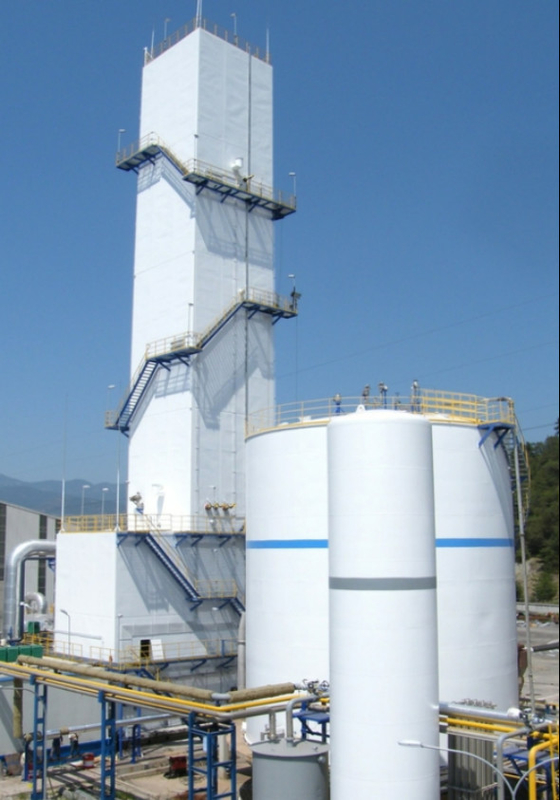

Caixa fria México de KDONAr-7500/1360/250Y, ASU
O projeto e os serviços de engenharia, Ltd. (referiu em seguida como SASPG) projetarão, fabricarão e fornecerão uma planta brandnew da separação do ar, usando a tecnologia de processamento a mais atrasada da adsorção da peneira molecular, o expansor do turbocompressor do impulsionador, a coluna superior de embalagem estruturada e de compressão interno de GOX processo. O dispositivo inclui o sistema da filtragem do ar, o sistema do compressor de ar, sistema precooling do ar, sistema da purificação da peneira molecular, sistema sobrecarregado do expansor do turbocompressor, sistema da caixa fria, armazenamento do LOX e sistema da evaporação, instrumentação e sistema de controlo elétrico, etc.

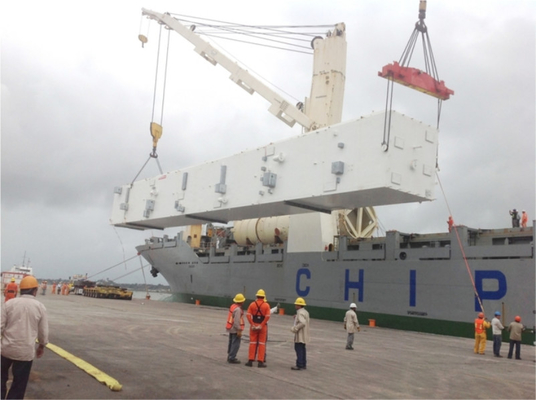

O tipo o tamanho de corpo principal da combinação da torre da caixa fria de KDONAr-7500/1360/250Y e do argônio da torre principal de ASU é 6500mm×4200mm×52200mm, que é uma caixa selada retangular; o material principal da caixa fria é Q235-B, e o peso total da caixa fria é sobre 160T. O tamanho do permutador de calor principal a caixa fria é 3500×4200×13000, que é igualmente uma caixa selada retangular, que o material principal é Q235-B, e o peso total é sobre 35T. O sistema da caixa fria é composto principalmente do permutador de calor principal, refrigerador secundário, torre superior, uma mais baixa torre, coluna bruta I do argônio, coluna bruta II do argônio, torre pura do argônio, condensador bruto do argônio, evaporador puro do argônio, argônio puro que condensa o consiste nas tubulações de conexão, nos escudos da caixa fria, nas cremalheiras, nas plataformas, nas escadas, nos corrimão, etc. Devido ao de grande volume e ao peso pesado do sistema da caixa fria, o comprimento total após a composição é aproximadamente 53 medidores, assim que será enviado em 5 partes e içado junto com 5 partes no local. De acordo com as características da estrutura de produto e as exigências da instalação do encanamento, todo o trabalho básico deve ser feito antes que a equipe da instalação entre no local.
Parâmetros do equipamento
Não. | Descrição | Tamanho principal (m) | Peso (T) | Altura da ereção (m) | A altura de equipe-se. Parte superior (m) |
|
Permutador de calor FDONAr-principal | 4.2×3.5×12.2 | 35 | +0,3 | +13,0 |
|
FDONAr-mais baixa seção da caixa fria da coluna principal | 4.2×3.5×23.8 | 48 | +0,3 | +24,1 |
|
Seção FDONAr-superior da caixa fria da coluna principal | 4.2×3.5×26.2 | 35 | +24,1 | +51,0 |
|
FDONAr-mais baixa seção da caixa fria da coluna do argônio | 4.2×3.0×26.2 | 37 | +0,3 | +26,5 |
|
Coluna FDONAr-superior da caixa fria da coluna do argônio | 4.2×3.0×26.0 | 40 | +26,5 | +53,0 |
Um folheto detalhado é unido com nossa oferta que inclui nossas organização, estruturas e capacidades da empresa, uma breve introdução a SASPG segue:
